2010年湖北省中職專業技能考試?yán)碚撝R(shí)考試
建筑制圖與識圖考試大綱

• 考試性質

湖北省中職專業技能考試是中等職業學校(包括普通成人中專、職業高中、技工學校)畢業生參加的水平考試，它是對中等職業學校畢業生專業基礎知識和基本能力的檢測?？荚嚦煽?jī)作為中職對口升學考試的入門資格，成績合格者方能報名參加文化基礎課考試。
《2010年湖北省中職專業技能考試?yán)碚撝R(shí)考試建筑制圖與識圖考試大綱》是以職業技術教育建設類專業系列教材《建筑制圖與識圖》（吳潤華、高遠主編，武漢理工大學出版社版）為主，并結合我省各類中等職業學校的教學特點和實際情況而制定的。
二、考試要求
建筑制圖與識圖考試旨在測試考生對建筑制圖與識圖課程的基本概念、基本規定及基本方法的理解和掌握，并能運用所學知識和技能，分析和解決一般實際問題的能力。本考試要求考生具備的能力層次有了解、掌握和應用。其具體含義是：
了解：要求記住大綱規定的基本概念、規定、規律等內容，并能進行簡單的復述和再現。
    掌握：要求初步掌握概念、規律、規定、方法的主要特征，理解概念、規律、方法之間的區別和聯系，并結合實際解釋有關的概念、規律和方法。
    應用：能運用所學知識分析和解決一些簡單的作圖問題。

三、考試內容與考核要求
                    第一章  制圖工具、儀器和用品
    考試內容：
制圖常用工具、儀器及用品的種類和用法。
    考試要求：
    了解圖板、丁字尺、比例尺、圓規和分規、曲線板、繪圖鉛筆的正確用法。

                      第二章 制圖的基本規定
    考試內容：
圖紙的幅面規格、圖線、字體、比例、尺寸標注；常用的幾何作圖方法。
    考試要求：
    1. 了解《房屋建筑制圖統一標準》（GB/T50001-2001）中對圖幅、圖線、字體、比例、尺寸標注的基本規定；
    2. 掌握繪制平面圖形的步驟。

第三章 正投影原理
考試內容：
投影的概念和分類；工程上常用的四種圖示法；三面正投影圖的形成、投影規律及畫法。點的三面投影規律；點的坐標；兩點相對位置；重影點及可見性。直線的投影規律；各種位置直線及投影特性；直線上的點的投影特性。平面的投影規律；各種位置平面及投影特性；平面上的直線和點。
考試要求：
1．掌握中心投影法和平行投影法的基本概念及其在工程上的應用：軸測投影、多面正投影；
    2．掌握三面正投影圖的投影規律：投影對應規律、方位對應規律；
    3．了解點的三面投影規律，了解各種位置點的三面投影的作圖方法；
4．了解根據點的兩面投影作點的第三面投影圖的方法；
5．了解空間兩點相對位置的判別方法；
6．了解各種位置直線（投影面平行線、投影面垂直線、一般位置直線）的定義及投影特性，能識別各種位置直線的投影圖；
7．了解各種位置平面（投影面平行面、投影面垂直面、一般位置面）的定義及投影特性，能根據平面的投影識別其空間位置。

第四章 基本體的投影
考試內容：
平面體（棱柱、棱錐、棱臺）投影圖的繪制、識讀及尺寸標注；平面體表面上的點和直線；曲面體（圓柱體、圓錐體、圓臺、球體）投影圖的繪制、識讀及尺寸標注；曲面體表面上的點和線。
    考試要求：
    1．掌握平面體（棱柱、棱錐、棱臺）、曲面體（圓柱體、圓錐體、圓臺、球體）的形狀特點及投影特點、能繪制出基本體的三面投影圖，并正確標注其尺寸；
    2．了解在平面體和曲面體表面取點和線的方法。

                          第五章 組合體
    考試內容：
組合體投影圖的畫法、尺寸標注、識讀。
    考試要求：
    1．掌握對組合體三種組合方式—疊加式、切割式、混合式的分析方法，并能正確處理其表面連接關系、各基本體的位置關系；
    2．掌握組合體投影圖的畫法，并能正確標注其尺寸；
    3．掌握運用形體分析法、線面分析法識讀組合體投影圖的方法，并能應用補畫投影圖及補畫投影圖中缺漏圖線。

                           第六章 立體的截?cái)嗪拖嘭?/strong>
    考試內容：
平面體的截交線；曲面體的截交線；兩平面體的相貫線；平面體和曲面體的相貫線；兩曲面體的相貫線。
    考試要求：
    1．了解立體（平面體、曲面體）截交線的性質；
2. 了解各種位置截平面截立體產生的截交線的形狀、畫法；
    3．了解兩立體（兩平面體、平面體和曲面體、兩曲面體）相貫線的性質；
4. 了解求相貫線的基本方法。

 第七章 剖面與斷面
    考試內容：
剖面圖的概念、畫法；全剖面圖、半剖面圖、階梯剖面圖。
斷面圖的概念；移出斷面、重合斷面、中斷斷面。
    考試要求：
    1．掌握剖面圖和斷面圖的基本概念；
    2．掌握三種剖面圖（全剖、半剖、階梯剖）的畫法；
    3．掌握三種斷面圖（移出斷面、重合斷面、中斷斷面）的畫法。

                         第九章   房屋施工圖基本知識
    考試內容：
房屋的基本組成；房屋施工圖的分類、作用；房屋施工圖的有關規定。
    考試要求：
    1．了解房屋施工圖的分類及特點；
    2．掌握國家標準關于房屋施工圖中的圖線、定位軸線、索引符號和詳圖符號、標高符號及常見圖例符號等有關規定。
3．掌握建筑平面圖、建筑立面圖、建筑剖面圖圖示內容及表示方法。
4．掌握樓梯詳圖，墻身大樣圖的圖示內容及表示方法。
5．掌握結構施工圖的基本規定（構件代號、常用鋼筋符號、鋼筋的標注）。
6．了解基礎平面圖圖示內容及表示方法。
7．了解結構平面圖的主要內容及表示方法。
8．掌握柱平法注寫表達的含義。
9．掌握梁平法注寫表達的含義。

四、考試形式與試卷結構
（一）答題方式：閉卷、筆試。
（二）考試時間60分鐘。
（三）全卷滿分100分。

題  型	小題分	題量	分值
單項選擇題	2	20	40
應用題	15	4	60
合    計		24	100




五、題型示例

• 單項選擇題

在每小題給出的四個備選項中，只有一項是符合題目要求的。
1．畫形體的剖面圖時，被剖切到部分的輪廓線用什么圖線繪制？
A. 點畫線        B. 細實線       C. 中虛線      D. 粗實線
參考答案：D

（二） 應用題

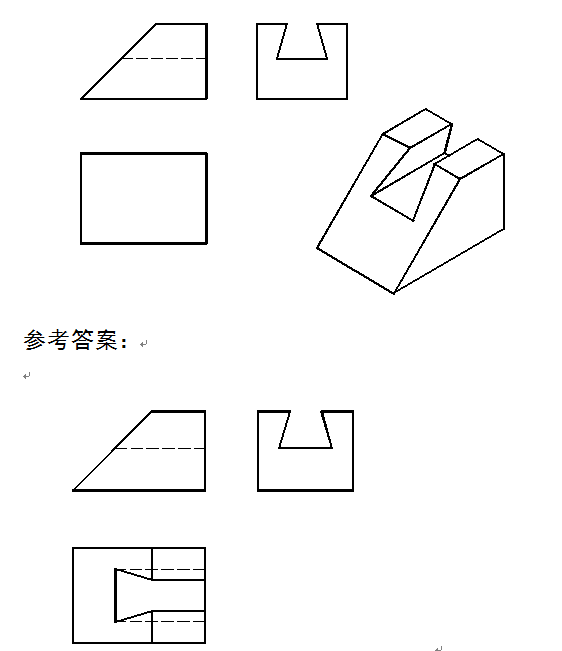

1. 完成下列組合體的水平投影。
